malli：ATB-800

ATB-800-sarjan mikrotietokoneiden suojauslaitteet

ATB-800-sarjan mikrotietokoneiden suojauslaitteet soveltuvat kaikkien jännittasojen suojaamiseen, mittaamiseen ja hallintaan alle 110 kV: n. Täydellisellä suojauksella, mittauksella, ohjauksella, varmuuskopiointivoiman auto-aktivoinnilla ja viestinnän seurantatoiminnoilla se voi tarjota täydellisen ratkaisun sähköasemien, voimalaitosten, korkean ja matalan jännitteen jakautumisen ja kasvien sähköjärjestelmien suojaamiseksi ja hallintaan, mikä voi taata voimakkaasti korkean ja matalan jännitteen teho- ja kasvien tehojärjestelmien turvallisen ja vakaan toiminnan. Yhdessä muiden suoja- ja automaatiolaitteiden kanssa sitä voidaan käyttää automaatiojärjestelmän muodostamiseen viestintärajapinnan kautta. Kaikki laitteet voivat olla
Asennettu keskitetysti paneeliin tai paikallisesti korkeaan ja matalajännitekytkinlaitteeseen.

Ota yhteyttä

Edellinen:ATB-600-sarjan mikrotietokoneiden suojauslaitteet

Seuraavaksi:Ei seuraavaa artikkelia

malli
Ominaisuudet
parametri
koko

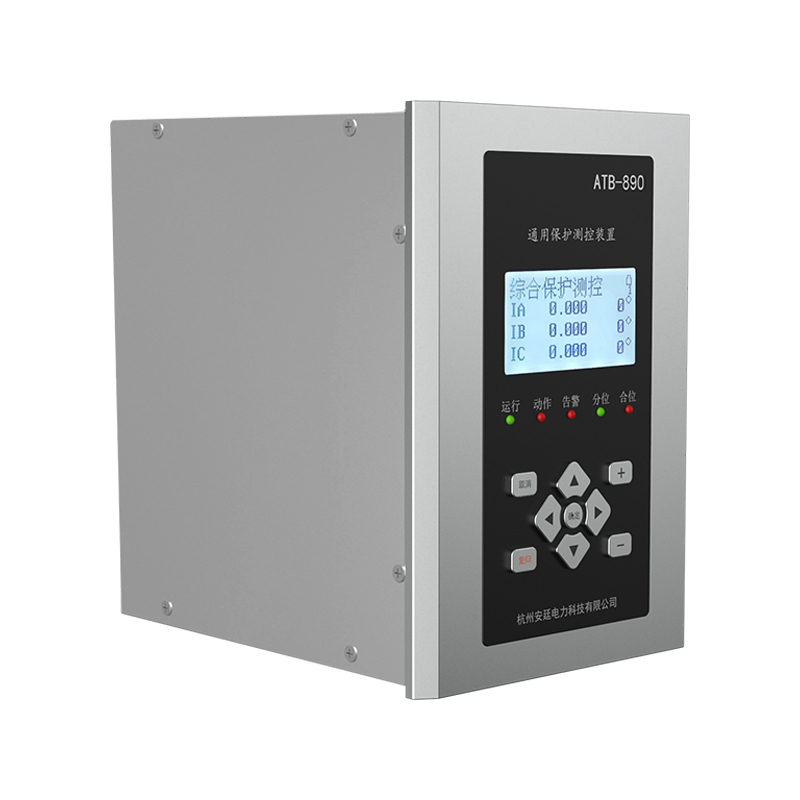

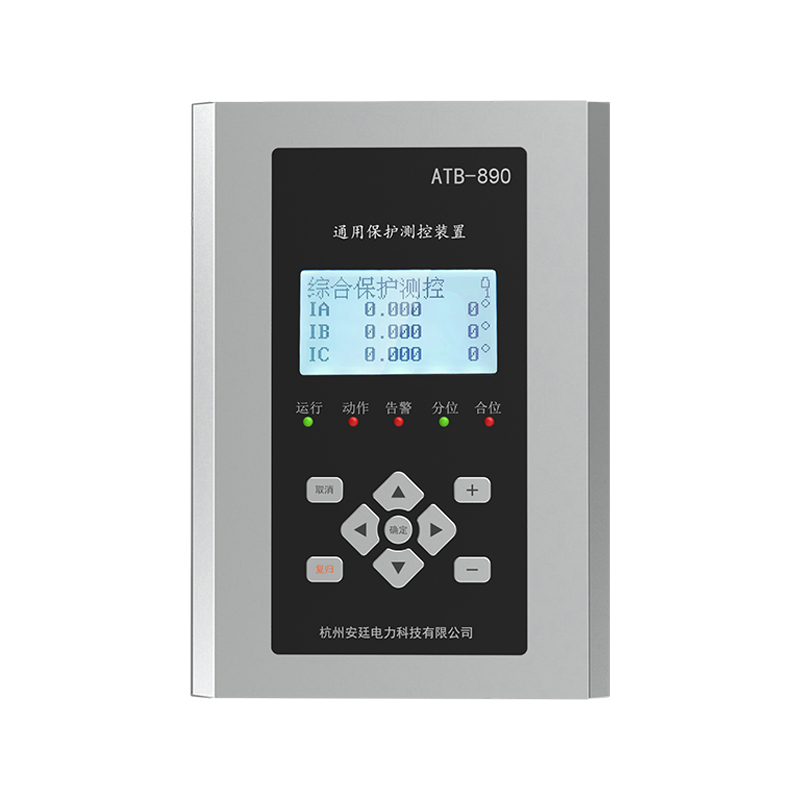

● ATB-890 Yleiskäyttöinen suojaus- ja ohjauslaite

● ATB-865 Moottorin suojaus- ja ohjauslaite

● ATB-867 Motor Differential Protection -laite

● ATB-871 Varmuuskopiointehon aktivointisuojauslaite

● ATB-872 PT: n rinnakkaisuojaus- ja ohjauslaite

● ATB-873 PT Protection -valvontalaite

● ATB-875 Buskbar-valmiustilalaite

● ATB-882 Transformer Differential Protection -laite

● ATB-885 Transformer-varmuuskopiointivalvonta- ja ohjauslaite

Työvoima toimittaa
Arvioitu työjännite	AC200V 、 DC220V tai DC100V
Arvioitu teknologiatiedot
Vaihtovirta	5a tai 1a
Vaihtojännite	400 V tai 100 V
Taajuus	50Hz
Virrankulutus
Virtalähde	Toiminnassa ≤5W, suojatilassa ≤10W
Vaihtovirtapiiri	Lli
AC -jännitepiiri	＜ 0,5VA/Vaihe
Tarkka työalue
Nykyinen	0,4 tuumaa ~ 20 tuumaa
Jännite	0,4 V ~ 0,2un
Taajuus	0,9fn ~ 1,1fn
Aika	0 ~ 100 s
Suojausosion tarkkuus
Vakioarvotarkkuus	≤ ± 5%
Ajan tarkkuus	＜ ± 1% tai ± 35 ms
Koko ryhmän toiminta -aika	≤35 ms
Taajuuden tarkkuus	≤0,01Hz
Mittaus- ja ohjausosion tarkkuus
Vaihtovirtatarkkuus	≤0 ± 0,2%
Aktiivinen ja reaktiivinen voima	≤ ± 0,5%
Tulolähtö
Digitaalinen tulo	Syöttötyyppi: Optoisoloitujen tulojen aktiivinen lukumäärä ： 8
Rele	Nimellisvirtakantokantasi koskettimet 250VAC/220 VDC 5A Lähtötyyppi ： Passiivinen (NULL CONTACT)
Viestinnän satama
RS485	Modbus RTU
Työympäristö
Käyttölämpötila	-25 ℃ ~ 55 ℃
Säilytyslämpötila	-40 ℃ ~ 70 ℃
Toimiva kosteus	≤90%RH ， ei-kondensaatio, ei syövyttävää ilmaa
Säilytys kosteus	≤95%RH ， ei-kondensoiva, ei syövyttävää ilmaa
Korkeus	≤2000m
Sähkömagneettinen yhteensopivuussuorituskyky
Sähköstaattinen purkaus	Luokka ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF -kentän vahvuus Herkkyys	Luokka ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Sähköinen nopea ohimenevä /purske testi	Luokka ⅳ (GB/T 17626.4 IEC 61000-4-4）
Ylikuormituskoe	Luokka IV (GB/T 17626,5 IEC 61000-4-5)
Suoritettu herkkyystesti	Luokka ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Voima Taajuusmagneettikentän herkkyys Testata	Luokka ⅳ (GB/T 17626.8 IEC 61000-4-8)
Värähtelevä aallon immuniteetti	Luokka ⅲ (GB/T 17626.12 IEC 61000-4-12)
Sähkömagneettiset päästörajat	MYÖS (GB/T 14598.16 IEC 60255-25)
Sähköeristysominaisuudet
Dielektrinen lujuus	2KV työtaajuusjännite, 1 min （GB/T 13729）
Eristyskestävyys	≥100MΩ （GB/T 13729）
Iskujännite	5KV ， 12/50 （GB/T 13729）
Mekaaniset ominaisuudet
Värähtelyvaste/kestävyys	Luokka ⅰ （GB/T 11287）
Iskuvaste/kestävyys	Luokka ⅰ （GB/T 14537）
Kaatumisvaste	Luokka ⅰ （GB/T 14537）
Yleinen ulottuvuus
H × W × D	215,4 mm × 149 mm × 183,6 mm
Katkaistu ulottuvuus	208 mm × 147 mm

Malli Funktio		ATB - 865	ATB - 867	ATB - 871	ATB - 872	ATB - 873	ATB - 875	ATB - 882	ATB - 885	ATB - 890
Suojella	Kolmen vaiheenvirtasuojaus						■		■	■
	Vaiheen vaiheittainen aika ylivirtasuojaus	■
	Ylikuormitussuojaus	■					■		■	■
	Ylikuormitus estää jännitesäätely								■
	Ylikuormitettu aloitusilmajäähdytys								■
	Kolmivaiheinen uudelleen									■
	Kiihtyvyyssuojaus									■
	Lataussuojaus						■		■	■
	Negatiivinen sekvenssi ylivirtasuojaus	■								■
	Nolla-sekvenssin ylivirtasuojaus	■							■	■
	Ylikuormitussuojaus	■			■	■			■	■
	Matalan jännitesuojaus	■			■	■			■	■
	Nolla-sekvenssin ylijännitesuojaus	■							■	■
	Matalataajuinen kuormitusvaikutus									■
	Ei-virransuojaus	■	■					■
	Differentiaalinen nopea tauko	■	■					■
	Suhde		■					■
	Toinen harmoninen esto							■
	CT -katkaisun esto		■					■
	Inline-valmiustila			■			■
	Sillat kestävät itsensä palautumisen			■			■
	PT -katkaisuhälytys				■	■
	Bisardin maadoitus				■	■
	PT -jännite rinnakkain/vertaansa vailla				■
telemetria välittää	Jännite	■							■	■
	Nykyinen	■	■					■	■	■
	Aktiivinen voima	■							■	■
	Reaktiivinen voima	■							■	■
	Tehokerroin	■							■	■
	Taajuus	■							■	■
	Telemetria	8	11	11	11	11	11	11	11	8
tapahtumien kirjaus	Suojatapahtumat	■	■	■	■	■	■	■	■	■
	Hälytystapahtumat	■	■	■	■	■	■	■	■	■
	Telemeter -vuorotapahtumat	■	■	■	■	■	■	■	■	■
	Operaatiolokitapahtumat	■	■	■	■	■	■	■	■	■
	Vahingossa tapahtuva siirtymän tilastot	■							■	■
hallinta	Etäsuojausheito/palaaminen	■	■	■	■	■	■	■	■	■
	R Emotion modifiointi asetusarvon								■	■
	Paikallinen/etäkytkentä ja sulkeminen	■	■					■	■	■
Käyttölaatikko	Kompastuminen ja sulkeminen								■	■
	Omaa ja trippingin vastaista								■	■
	Mukautuva matka ja läheinen virta								■	■
	Ohjauspiirin katkaisu hälytys								■	■
komm.	RS-485-viestintä	■	■	■	■	■	■	■	■	■
